Полевые испытания свай позволяют получить практические данные о взаимодействии основания с фундаментом и проверить расчетные характеристики грунта. Испытания свай статической нагрузкой применяют при инженерных изысканиях, строительстве и реконструкции зданий и сооружений. Метод позволяет определить фактическую несущую способность сваи, оценить ее осадку и подтвердить обоснованность проектных решений. Основные требования к проведению таких работ устанавливает ГОСТ 5686-2020 «Грунты. Методы полевых испытаний сваями».
Для чего проводят статические испытания свай
Статическое испытание заключается в постепенном приложении к свае заданной нагрузки с одновременным измерением ее перемещений. В отличие от расчетных методов, испытание позволяет непосредственно оценить работу сваи в конкретных инженерно-геологических условиях строительной площадки.
Основными задачами являются:
- определение фактической несущей способности сваи;
- определение зависимости между нагрузкой и осадкой;
- проверка соответствия проектных расчетов реальным условиям;
- оценка предельной нагрузки на сваю;
- получение исходных данных для выбора параметров свайного фундамента;
- контроль качества и надежности принятых проектных решений.
Испытания особенно важны при сложных или неоднородных грунтовых условиях, а также при применении новых конструкций свай или технологий их устройства. ГОСТ предусматривает проведение испытаний в случаях, когда отсутствуют сопоставимые данные по сваям в аналогичных грунтах или фактические инженерно-геологические условия отличаются от прогнозируемых.
Как проходит испытание сваи статической нагрузкой

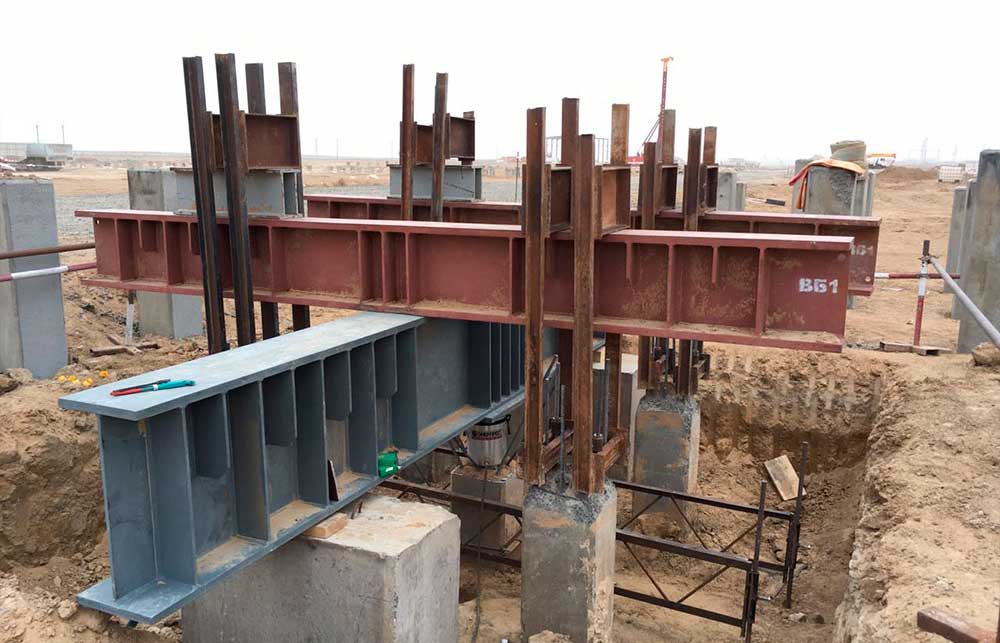

Перед началом работ составляют программу испытаний, определяют максимальную нагрузку, количество ступеней, продолжительность наблюдений и состав измерительного оборудования. Сама испытательная система включает нагрузочное устройство, реактивную конструкцию и реперную систему для фиксации перемещений сваи. ([Гарант][1])
Типовая последовательность работ выглядит следующим образом:
- Выбирают сваю, предназначенную для испытаний, и подготавливают рабочую площадку.
- Монтируют реактивную систему, состоящую, например, из балок, ферм и анкерных свай.
- Устанавливают гидравлический домкрат и поверенные измерительные приборы.
- Проверяют правильность установки реперной системы и выполняют начальные отсчеты.
- Нагрузку прикладывают постепенно, ступенями, без ударов и резких воздействий.
- На каждой ступени фиксируют перемещение сваи и контролируют изменение деформаций.
- После достижения предусмотренного программой уровня нагрузки проводят разгрузку и анализируют полученные данные.
Согласно ГОСТ 5686-2020, величина отдельной ступени при статическом нагружении устанавливается программой испытаний и, как правило, не должна превышать 1/10 заданной максимальной нагрузки. На каждой ступени выполняются последовательные измерения перемещений до достижения условной стабилизации деформации. ([Гарант][2])
Какое оборудование используется
Для проведения испытаний требуется комплект оборудования, обеспечивающий контролируемую передачу нагрузки и точную регистрацию перемещений. В состав установки обычно входят:
- гидравлический домкрат с контролем создаваемого усилия;
- насосная станция или другое устройство для нагружения;
- металлическая реактивная рама;
- анкерные или другие опорные сваи;
- реперная система;
- индикаторы часового типа, датчики перемещений или автоматизированная измерительная система;
- приборы для регистрации давления и нагрузки.
Конструкции испытательной установки должны иметь достаточный запас прочности. ГОСТ предусматривает расчет элементов установки на нагрузку, превышающую на 20% максимальную нагрузку, предусмотренную программой испытаний.
Какие параметры оцениваются
Главным результатом испытаний является зависимость перемещения сваи от приложенной нагрузки. По полученным данным специалисты определяют характер работы сваи и оценивают момент, когда дальнейшее увеличение нагрузки приводит к существенному росту осадки.
В процессе обработки результатов анализируют:
- величину приложенной нагрузки на каждой ступени;
- осадку или другое перемещение сваи;
- скорость изменения деформаций;
- степень стабилизации перемещений;
- предельную нагрузку в соответствии с принятой методикой;
- соответствие фактических характеристик проектным требованиям.
Полученные результаты оформляют в виде протоколов, таблиц и графиков. На основании данных испытаний проектировщик может уточнить расчетную несущую способность и параметры свайного фундамента.
Почему важно соблюдать технологию испытаний
Достоверность результата зависит не только от качества измерительных приборов, но и от правильной подготовки испытательной площадки, монтажа реактивной системы, соблюдения режима нагружения и последовательности измерений. Нарушение методики способно привести к искажению зависимости «нагрузка — перемещение» и, как следствие, к ошибочной оценке несущей способности.
Особое внимание уделяют срокам начала испытаний. Для буровых и набивных свай испытания назначают после достижения бетоном не менее 80% проектной прочности, а забивные, вдавленные и набивные сваи должны предварительно выдерживаться в соответствии с требованиями стандарта.
Итоги
Испытания свай статической нагрузкой являются одним из наиболее информативных способов проверки работы свайного фундамента. Они позволяют получить данные непосредственно на строительной площадке, определить фактическое поведение сваи под нагрузкой и снизить неопределенность при проектировании.
Грамотно организованные испытания помогают своевременно выявить несоответствие расчетных и фактических характеристик грунтов, уточнить параметры фундамента и повысить надежность будущего сооружения. Поэтому проведение статических испытаний особенно актуально для ответственных объектов и строительных площадок со сложными инженерно-геологическими условиями.
